Лучшая паяльная станция для начинающего

Приветствую!

Думаю, перед многими начинающими любителями электроники, да и не только начинающими, в определенный момент возникает вопрос: какой паяльник или какая паяльная станция им нужна за умеренные деньги? Чтобы и паять устройства было удобно и чтобы не тратить больших денег на суперпродвинутую паяльную станцию.

В данной статье хочу поделиться мнением о паяльной станции, которой пользуюсь уже долгое время.

Покупал я вот такую паяльную станцию с минимальным набором.

Лучшая паяльная станция

Покупал на сайте Aliexpress. Теперь расскажу, что мне понравилось и почему я советую приобрести такую паяльную станцию.

Во-первых, данная паяльная станция идет в разобранном виде для самостоятельной сборки, что будет интересно и прибавит Вам некоторое количество опыта (скилла:)

Во-вторых, возможно запитать данную паяльную станцию напряжением 12 В (потребление 1.3-1.4 А). Конечно, снизится мощность, но какие-то небольшие провода припаять возможно. А это означает, что с такой паяльной станцией можно работать в машине, взяв питание от разъема прикуривателя. При нагреве паяльника от окружающей температуры (23-25 градусов С) до рабочей (270-300 градусов С) ток потребления составляет 1.3-1.4 А. Далее для поддержания температуры плата управления подает ток на нагреватель в паяльнике короткими порциями (средний ток составляет 0.3-0.5 А). В процессе пайки (отдача тепла на нагрев проводов и на расплавление припоя) среднее значение тока снова составляет 1.3-1.4 А.

Продавец предлагает выбрать паяльную станцию с одним жалом в комплекте, либо с пятью жалами, отличающимися наконечниками.

Также можно выбрать цвет свечения семисегментного индикатора: синий, красный, зеленый или белый.

Удобно еще то, что формат жала T12 для данной паяльной станции совпадает с форматом для японских станций фирмы HAKKO. Вот только у японского производителя цена на продукцию в разы выше. Жала можно купить отдельно, например, 10 шт различного вида здесь. Либо заказать одно жало нужного типа по ссылке.

Паяльная станция

Какие еще жала Вам необходимы? Для удобства выбора посмотрите картинку:

Паяльная станция

Если не хочется думать, где взять корпус для станции, чтобы туда все влезло, то некоторые продавцы предлагают купить паяльную станцию для сборки с корпусом из алюминия, готовой лицевой и задней панелью.

Можно также приобрести готовый корпус для паяльной станции с готовыми передней и задней панелями. Это в том случае, когда неохота возиться с вырезанием окон и отверстий в корпусе. Кто-то использует для корпуса паяльной станции старый привод дисков, выкинув оттуда внутренности.

Я пошел другим путем. В магазине попался пластиковый корпус для электроники (для РЭА) с внешними размерами 150х100х50 мм и внутренними размерами 136х93х46 мм

Для питания станции я приобрел вот такой блок питания (24 В, 6 А):

Паяльная станция

Вся инструкция по сборке паяльной станции есть в описании продавца на сайте Алиэкспресс. Здесь я опишу процесс упаковки станции в корпус.

Лучшая паяльная станция

Корпус состоит из двух половинок, которые стягиваются длинными саморезами, и двух отдельных стенок (передней и задней). В том, что стенки сделаны отдельно от корпуса есть большой плюс – с ними легче работать (сверлить, обрабатывать, дорабатывать). Внутренние размеры данного корпуса позволили почти впритык разместить блок питания, плату управления и заднюю часть разъема питания 220 В.

Паяльная станция  Паяльная станция

Лицевую панель для размещения платы управления с энкодером и разъемом для паяльника я делал так:

Паяльная станция

То есть прямоугольный вырез под семисегментный индикатор я делал с помощью сверла и дорабатывал напильником. Получилось так:

Паяльная станция  Паяльная станция

Паяльная станция  Паяльная станция

И вид с задней стороны. Установлен разъем, который используется в компьютерных блоках питания, и выключатель, чтобы не выдергивать постоянно вилку из розетки.

Паяльная станция

Также сделал второе питание от 12 В путем установки сбоку разъема и выключателя.

Паяльная станция

Чтобы питать паяльную станцию от 220 В выключатель должен быть замкнут. Для того, чтобы запитать станцию от 12 В, нужно выключить боковой выключатель (разомкнуть цепь от внутреннего источника) и подать напряжение питания на разъем сбоку (от блока питания или от бортовой сети автомобиля).

Из данной конструкции можно получить еще один плюс. Так как боковой разъем подключен параллельно питанию платы управления, то с него можно брать напряжение питания 24 В для запитки какой-нибудь не очень мощной  нагрузки (блок питания из данной статьи может отдать в нагрузку до 6 А).

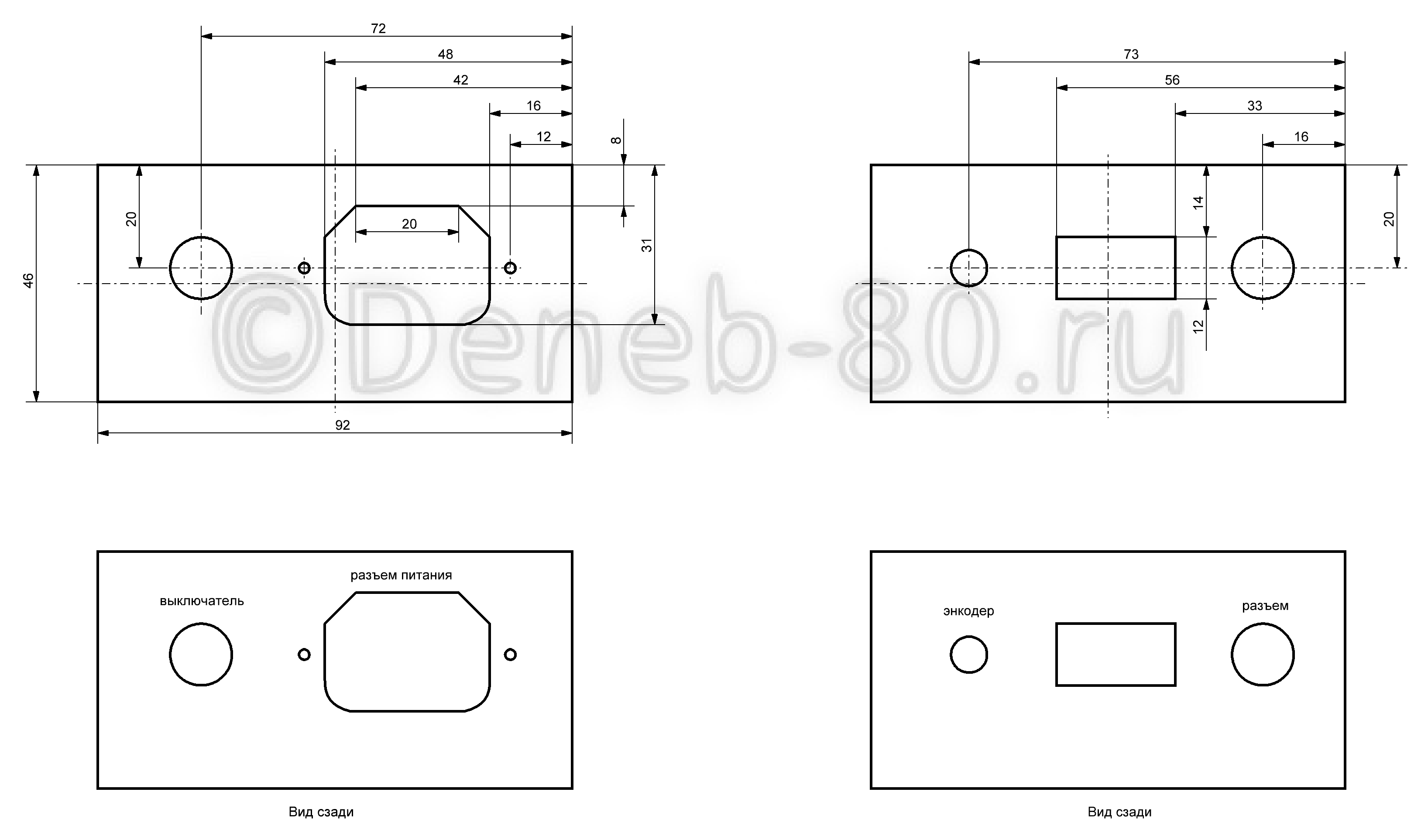

Напоследок – чертеж с размерами панелей (передней и задней) для изготовления. Картинку нужно распечатать с масштабом 1:1. Затем можно наклеить на пластик и вырезать отверстия по контурам.

  Паяльная станция_размеры (18,0 MiB, 27 hits)

Остается еще сделать красивую переднюю панель. Но пока на этом все. Буду рад, если кому-то статья будет полезна.
